粒度分布図

粒度分布図とは、粒子の大きさ（粒度）の分布状況を視覚的に示したグラフであり、材料の粒径特性を評価するために使用される。

1. 粒度分布の表現方法

粒度分布図には主に以下の2つの形式がある。

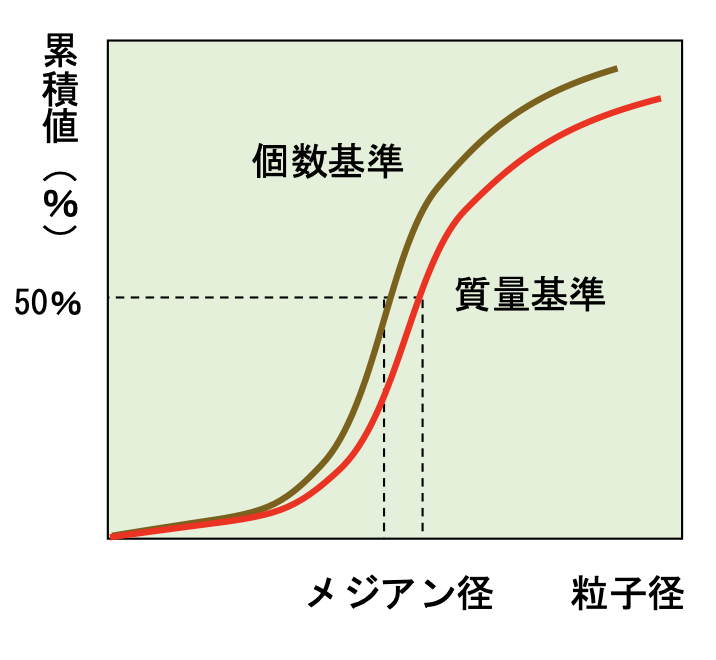

累積分布曲線

• 縦軸に「累積頻度（%）」、横軸に「粒径」をとったグラフ。
• 50％累積値に相当する粒子径：メジアン径が得られる。

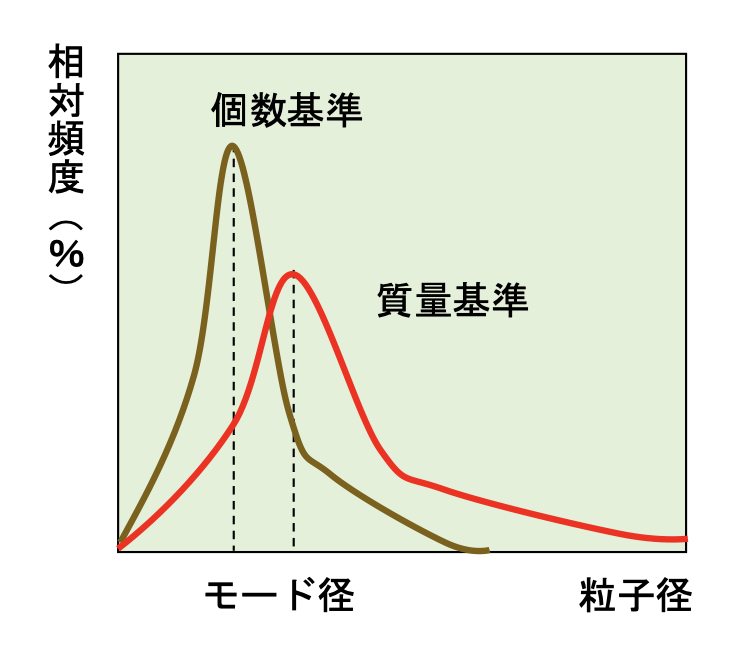

頻度分布曲線

• 縦軸に「頻度（%）」、横軸に「粒径」をとったグラフ。
• 最も相対頻度の大きい粒子径：モード径（最頻径）が得られる。

個数分布の粒度分布図、質量基準の粒度分布図

一般に「個数分布＜質量分布」の関係が成立する。

2. 粒度分布図の測定方法

粒度分布図を作成するための主な測定方法には以下がある：

• 篩分法（ふるい分け）
  粒子を異なる網目サイズのふるいを使って分類し、各サイズの重量比を測定する。
• レーザー回折・散乱法
  粒子にレーザー光を照射し、散乱光のパターンから粒径を解析する。
• 顕微鏡法
  粒子の画像を観察し、粒径を測定する。
• コールターカウンター法
  粒子が細孔を通過した際の電気抵抗値から解析する。
• 沈降法
  粒子が液体中を沈降する速度より粒子径を求める。
